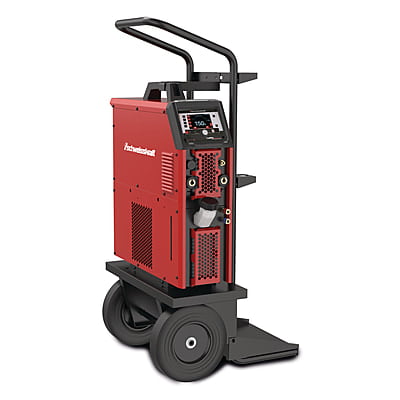

SCHWEISSKRAFT CRAFT-TIG 323 LCD AC/DC PULSE – Tig Inverter

Key Engineering Features

المزايا الهندسية الرئيسية

• Setting range TIG 5 – 320 A · electrode 10 – 320 A: Set from the panel across every process the machine covers, so one power source handles the job list.
• Duty cycle at 40°C: TIG DC 60 % at maximum current and TIG DC 250 A at 100% duty — rated at 40°C, so the figure holds in a working shop, not only on a test bench.
• Electrodes 1.6 – 5.0 mm: Covers the rod sizes a fabrication shop actually stocks, rutile through basic.
• Power supply: 400 V three-phase, 10 % tolerance at 50 Hz.
• Open-circuit voltage 14 (MMA), 14 (TIG) V: Reliable arc striking, including on cold or coated material.
• Generator-capable from above 9.8 kVA: Site work and standby supply are not ruled out.
• 570 mm × 200 mm × 355 mm (L × W × H): Footprint stated so the bay, the trolley and the lift are planned before delivery.
• Built to EN 60974 – 1:2012/EN 60974 – 10:2014: CE marked. EMC class A.

• نطاق ضبط التيار TIG 5 – 320 A · إلكترود 10 – 320 A: يُضبط من اللوحة لكل عملية تدعمها الماكينة، فيغطي مصدر طاقة واحد قائمة الأعمال.
• دورة التشغيل عند 40°C: TIG DC 60 % عند أقصى تيار وTIG DC 250 A عند دورة تشغيل 100% — مقيسة عند 40°C، فتبقى القيمة صحيحة في ورشة عاملة لا على منصة اختبار.
• أقطاب قابلة للحام 1.6 – 5.0 mm: تغطي مقاسات الأقطاب التي تخزّنها ورشة التصنيع فعلياً، من الروتيل إلى القاعدي.
• مصدر الطاقة: 400 فولت ثلاثي الطور، بسماحية 10 % عند 50 Hz.
• جهد الدائرة المفتوحة 14 (MMA), 14 (TIG) فولت: إشعال موثوق للقوس، حتى على المعدن البارد أو المطلي.
• يعمل من مولّد بقدرة أكثر من 9.8 kVA: فلا يُستبعد العمل في المواقع ولا التغذية الاحتياطية.
• 570 mm × 200 mm × 355 mm (ط × ع × ارتفاع): المساحة مذكورة ليُخطَّط الموقع والعربة والرفع قبل التوريد.
• مصنّعة وفق EN 60974 – 1:2012/EN 60974 – 10:2014: تحمل علامة CE. فئة التوافق الكهرومغناطيسي A.

Ignition & Arc Control

الإشعال والتحكّم بالقوس

• High-frequency ignition: The arc strikes without scratching the tungsten on the workpiece, so the start of the seam is as clean as the rest of it.
• TIG pulsing 0.5 – 999 Hz: Controls heat input on thin material and improves puddle control out of position.

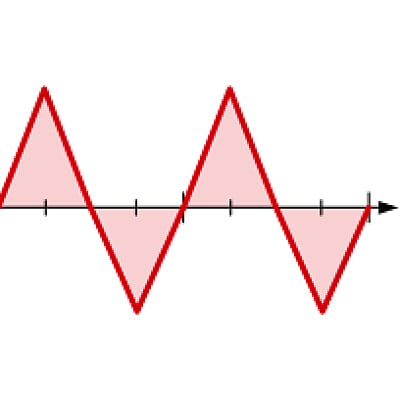

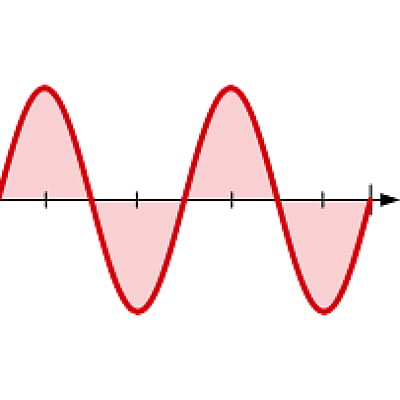

• AC waveform control: ac square wave, ac delta wave, ac frequency — the cleaning action on aluminium is set rather than fixed.
• LC display operating display: Parameters are read and set on screen rather than inferred from a dial position.
• Electrode duty cycle: 60 % at maximum current and 250 A at 100% duty — the machine is rated for stick work in its own right, not as an afterthought.

• إشعال بالتردد العالي: يشتعل القوس دون خدش التنجستن على القطعة، فتكون بداية اللحام بنظافة بقيّته.
• نبض TIG 0.5 – 999 Hz: يتحكّم بالحرارة الداخلة على المعدن الرقيق ويحسّن التحكّم بالبركة في الأوضاع الصعبة.
• التحكّم بشكل موجة التيار المتردد: موجة مربّعة وموجة دلتا وتردد قابل للضبط — يُضبط فعل التنظيف على الألمنيوم بدل أن يكون ثابتاً.
• شاشة تشغيل شاشة LCD: تُقرأ المعاملات وتُضبط على الشاشة بدل استنتاجها من موضع مقبض.
• دورة تشغيل الإلكترود: 60 % عند أقصى تيار و250 A عند دورة تشغيل 100% — الماكينة مصنّفة للحام بالأقطاب بحدّ ذاته لا كوظيفة ثانوية.

Scope of Delivery

محتويات الطرد

• Gas hose 4 m incl. quick connector
• TIG torch SR18 8 m with up/down function (water-cooled)
• Pressure reducer
• 4 m earth cable 70 mm² with earth clamp
• Trolley
• Water cooling unit

• خرطوم غاز بطول 4 m مع وصلة سريعة
• مسدس أرجون TIG SR18 بطول 8 m بوظيفة رفع/خفض مبرّد بالماء
• منظّم ضغط
• كابل أرضي 70 mm² مع مشبك أرضي بطول 4 m
• عربة
• وحدة تبريد مائي
