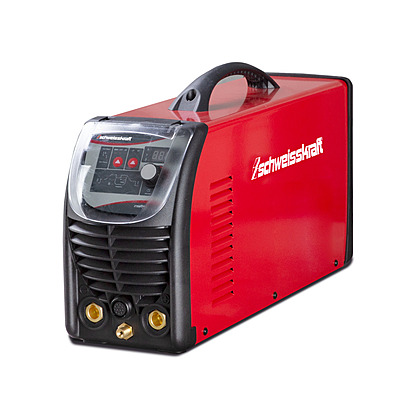

SCHWEISSKRAFT EASY-TIG 201 DC PULSE – Tig Inverter

Key Engineering Features

المزايا الهندسية الرئيسية

• Setting range 5 – 200 A: Set from the panel across every process the machine covers, so one power source handles the job list.
• Duty cycle at 40°C: TIG DC 30 % at maximum current and TIG DC 120 A at 100% duty — rated at 40°C, so the figure holds in a working shop, not only on a test bench.
• Electrodes 1.6 – 4.0 mm: Covers the rod sizes a fabrication shop actually stocks, rutile through basic.
• Power supply: 230±10% V single-phase, 10 % tolerance at 50/60 Hz.
• Open-circuit voltage MMA 90.5/TIG 60.3 V: Reliable arc striking, including on cold or coated material.
• Generator-capable from above 10.8 kVA: Site work and standby supply are not ruled out.
• Efficiency 80 %: Power factor 0.6 — less current drawn for the same weld.
• 7.7 kg, 430 mm × 150 mm × 280 mm (L × W × H): Weight and footprint stated so the bay, the trolley and the lift are planned before delivery.
• Built to EN 60974 – 1:2012/EN 60974 – 10:2014: EMC class A.
• Torch cooling — gas: Gas-cooled torch. No coolant circuit to fill, drain or winterise.

• نطاق ضبط التيار 5 – 200 A: يُضبط من اللوحة لكل عملية تدعمها الماكينة، فيغطي مصدر طاقة واحد قائمة الأعمال.
• دورة التشغيل عند 40°C: TIG DC 30 % عند أقصى تيار وTIG DC 120 A عند دورة تشغيل 100% — مقيسة عند 40°C، فتبقى القيمة صحيحة في ورشة عاملة لا على منصة اختبار.
• أقطاب قابلة للحام 1.6 – 4.0 mm: تغطي مقاسات الأقطاب التي تخزّنها ورشة التصنيع فعلياً، من الروتيل إلى القاعدي.
• مصدر الطاقة: 230±10% فولت أحادي الطور، بسماحية 10 % عند 50/60 Hz.
• جهد الدائرة المفتوحة MMA 90.5/TIG 60.3 فولت: إشعال موثوق للقوس، حتى على المعدن البارد أو المطلي.
• يعمل من مولّد بقدرة أكثر من 10.8 kVA: فلا يُستبعد العمل في المواقع ولا التغذية الاحتياطية.
• الكفاءة 80 %: معامل القدرة 0.6 — تيار أقل من المصدر للحام نفسه.
• 7.7 kg، 430 mm × 150 mm × 280 mm (ط × ع × ارتفاع): الوزن والمساحة مذكوران ليُخطَّط الموقع والعربة والرفع قبل التوريد.
• مصنّعة وفق EN 60974 – 1:2012/EN 60974 – 10:2014: فئة التوافق الكهرومغناطيسي A.
• تبريد المسدس — غاز: مسدس مبرّد بالغاز. لا دائرة سائل تبريد تحتاج تعبئة أو تصريفاً.

Ignition & Arc Control

الإشعال والتحكّم بالقوس

• High-frequency ignition: The arc strikes without scratching the tungsten on the workpiece, so the start of the seam is as clean as the rest of it.
• Electrode duty cycle: 30 % at maximum current and 120 A at 100% duty — the machine is rated for stick work in its own right, not as an afterthought.

• إشعال بالتردد العالي: يشتعل القوس دون خدش التنجستن على القطعة، فتكون بداية اللحام بنظافة بقيّته.
• دورة تشغيل الإلكترود: 30 % عند أقصى تيار و120 A عند دورة تشغيل 100% — الماكينة مصنّفة للحام بالأقطاب بحدّ ذاته لا كوظيفة ثانوية.

Scope of Delivery

محتويات الطرد

• Gas hose 4m incl. Quick connector
• Burner TIG 26 4m
• 3m ground cable 16mm² with ground terminal
• 3m welding cable 16mm² with electrode holder

• خرطوم غاز بطول 4 m مع وصلة سريعة
• مسدس أرجون TIG 26 بطول 4 m
• كابل أرضي 16mm² مع مشبك أرضي بطول 3 m
• كابل لحام 16mm² مع حامل إلكترود بطول 3 m
