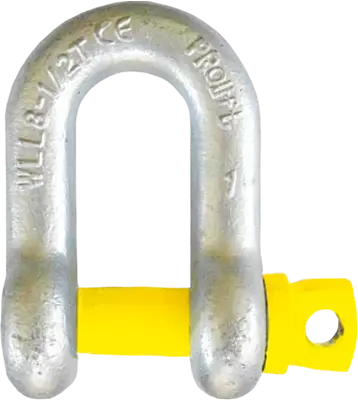

The PROlift PRO-CT.02 Screw Type Chain (Dee) Shackle is engineered for secure and efficient straight-line rigging. As premium shackles within our lifting accessories lineup, they provide a Safety Factor of 6 and comply with EN 13889 standards (up to 25t). Designed specifically for single-leg tension applications, they safely handle working load limits ranging from 0.33 to 85 tons.
تم تصميم قفل الرفع PROlift PRO-CT.02 اللولبي من نوع السلسلة (Dee) لعمليات الرفع بخط مستقيم بشكل آمن وفع. كجزء من ملحقات الرفع المتميزة لدينا، توفر هذه الـ أقفال (Shackles) معامل أمان يبلغ 6 وتتوافق مع معايير EN 13889 (حتى 25 طناً). صُممت لتطبيقات الشد أحادية الأذرع بحمولات عمل تتراوح من 0.33 طن إلى 85 طناً.
Downloads
Key Engineering Features:
- High Safety Standard: Built with a rigorous safety factor of 6 and complies with EN 13889 for working load limits up to 25 tons.
- Chain (Dee) Design: The narrower "Dee" shape is specifically designed for straight-line tension and single-leg applications to prevent side-loading.
- Screw Pin Mechanism: Ideal for "pick-and-place" or temporary rigging applications where quick assembly and disassembly are required.
- High-Temperature Resilience: Maintains 100% W.L.L. up to +200°C, and safely operates at a 90% adjusted W.L.L. between +200°C and +300°C.
- Rigorous Inspection Ready: Engineered to withstand heavy industrial use, verifiable via magnetic particle and ultrasonic testing to ensure no in-depth material cracks.
المميزات التقنية الرئيسية:
- معايير أمان صارمة: مصمم بمعامل أمان 6 ويتوافق مع معيار EN 13889 لحدود حمل العمل التي تصل إلى 25 طناً.
- تصميم السلسلة (Dee): تم تصميم الشكل "Dee" الضيق خصيصاً للشد في خط مستقيم وتطبيقات الذراع الواحد لمنع التحميل الجانبي.
- آلية مسمار لولبي (Screw Pin): مثالي لتطبيقات الرفع المؤقتة التي تتطلب سرعة ومرونة في التجميع والفك.
- مقاومة لدرجات الحرارة العالية: يحافظ على 100% من قدرة التحمل حتى 200+ درجة مئوية، ويعمل بأمان بنسبة 90% بين 200+ و 300+ درجة مئوية.
- جاهزية للفحص الصناعي: مصمم ليتحمل الاستخدام الشاق، ويدعم الفحص بجزيئات المغناطيس والموجات فوق الصوتية لضمان السلامة الهيكلية.
Product Specifications / المواصفات الفنية
| Model Number | WLL (t) | MBL (t) | Weight (kg/pc) |
|---|---|---|---|
| PRO-CT.02.00.33 | 0.33 | 1.98 | 0.02 |
| PRO-CT.02.00.50 | 0.5 | 3 | 0.04 |
| PRO-CT.02.00.75 | 0.75 | 4.5 | 0.06 |
| PRO-CT.02.01.00 | 1 | 6 | 0.13 |
| PRO-CT.02.01.50 | 1.5 | 9 | 0.18 |
| PRO-CT.02.02.00 | 2 | 12 | 0.27 |
| PRO-CT.02.03.25 | 3.25 | 19.5 | 0.59 |
| PRO-CT.02.04.75 | 4.75 | 28.5 | 0.98 |
| PRO-CT.02.06.50 | 6.5 | 39 | 1.47 |
| PRO-CT.02.08.50 | 8.5 | 51 | 2.03 |
| PRO-CT.02.09.50 | 9.5 | 57 | 3.13 |
| PRO-CT.02.12.00 | 12 | 72 | 4.54 |
| PRO-CT.02.13.50 | 13.5 | 81 | 5.44 |
| PRO-CT.02.17.00 | 17 | 102 | 7.33 |
| PRO-CT.02.25.00 | 25 | 150 | 13 |
| PRO-CT.02.35.00 | 35 | 210 | 19.5 |
| PRO-CT.02.55.00 | 55 | 330 | 30.5 |
| PRO-CT.02.85.00 | 85 | 510 | 48.5 |
* WLL: Working Load Limit
* MBL: Minimum Breaking Load
*Detailed dimension specifications are available in the official technical datasheet.
Safety & Rigging Guide / دليل الاستخدام والتركيب الآمن
Please Request a Quote for pricing and availability.
يرجى طلب عرض سعر للحصول على التفاصيل والتوافر.
