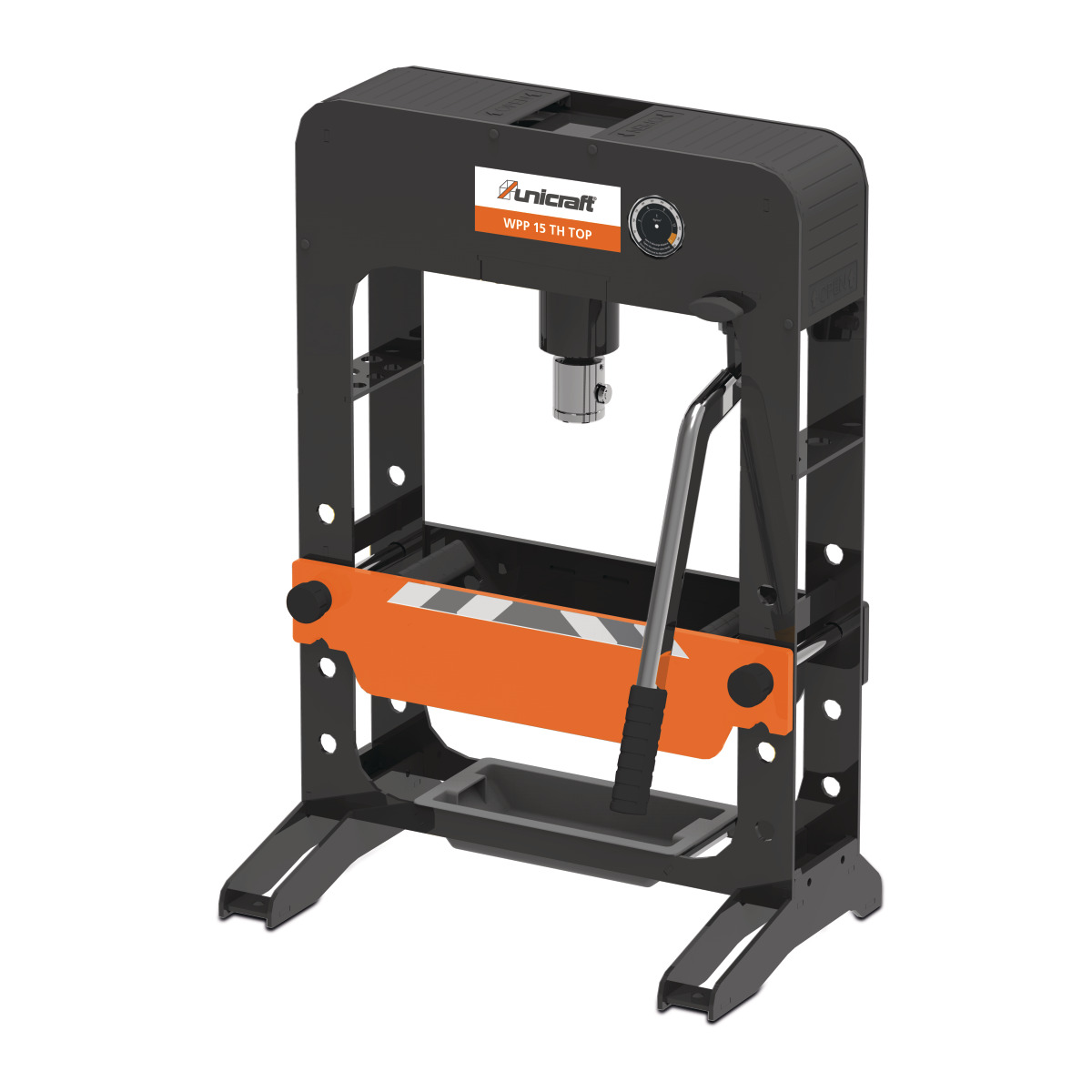

The UNICRAFT WPP 15 TH TOP is a 15 t bench-mount hydraulic (TOP series) hydraulic workshop press engineered for bearing insertion, pin pressing, and light assembly tasks. It features a 95 mm ram stroke, an adjustable working height from 45 mm to 338 mm, and a clear working width of 430 mm. Its compact bench-mount design, with dimensions of 550 mm (L) x 430 mm (W) x 800 mm (H), makes it ideal for space-constrained workshops.
مكبس ورشة طاولي UNICRAFT WPP 15 TH TOP بقوة 15 طن، مصمم لمهام إدخال المحامل، ضغط المسامير، وأعمال التجميع الخفيفة. يتميز بشوط مكبس يبلغ 95 مم، وارتفاع عمل قابل للتعديل يتراوح من 45 مم إلى 338 مم، وعرض عمل صافي قدره 430 مم. تصميمه المدمج للتركيب على الطاولة، بأبعاد 550 مم (طول) × 430 مم (عرض) × 800 مم (ارتفاع)، يجعله مثاليًا لورش العمل ذات المساحة المحدودة.
Pricing Note: Prices are indicative and include 16% VAT. Please contact our sales team for an official quotation.
ملاحظة الأسعار: الأسعار تقديرية وتشمل ضريبة مبيعات بنسبة 16%. يرجى التواصل مع فريق المبيعات للحصول على عرض سعر رسمي.
Downloads
Key Engineering Features
الميزات الهندسية الرئيسية
- Achieve powerful pressing: 15 t (tonnes) maximum pressing force for demanding tasks.
- Optimise workpiece positioning: 95 mm piston stroke with a height-adjustable press table offering a clear working height from 45 mm to 338 mm, adjustable in 60 mm increments.
- Ensure precise control: Single-acting hydraulic cylinder with integrated return spring, manually operated via a robust hand pump, featuring a 44.5 mm piston rod and 77.5 mm cylinder diameter.

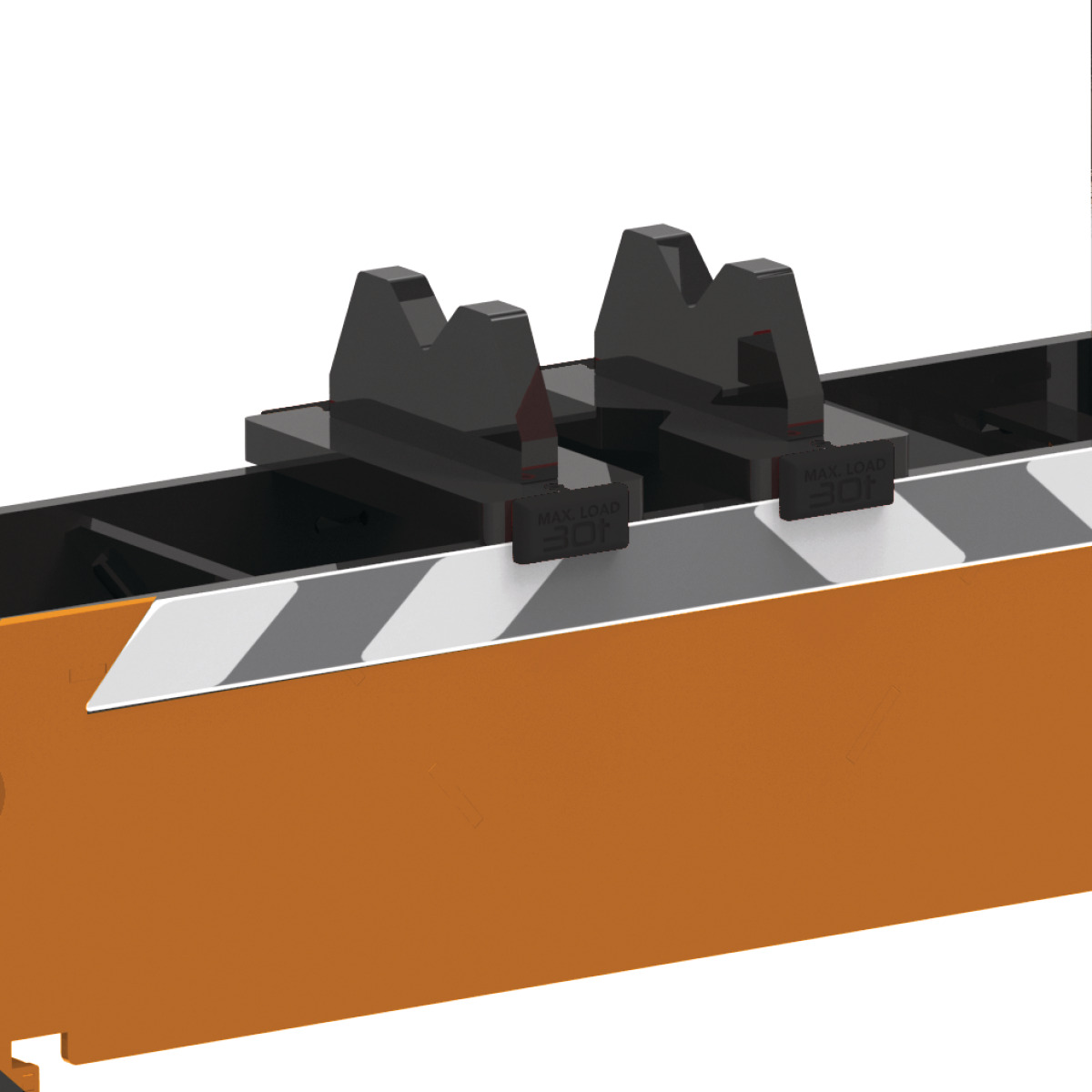

- Facilitate diverse applications: Height-adjustable press table secured by locking bolts, complemented by a patented guide system for optimal positioning of prism blocks within a 430 mm clear width and 142 mm frame depth.
- Benefit from robust construction: High-quality, low-profile bench-mount frame designed for stability and durability, with overall dimensions of 550 mm (L) x 430 mm (W) x 800 mm (H) and machine feet width/depth of 350 mm.
- Monitor pressing force accurately: Integrated pressure gauge provides clear, real-time display of applied force.
- Maintain a clean workspace: Practical collection container integrated into the press foot for efficient debris management.
- Ensure easy placement: Compact design with a net weight of approximately 55 kg for convenient benchtop installation.
- Delivered with: 1 pair of prism blocks. Backed by a 1-year Stürmer manufacturer warranty.
- تحقيق قوة ضغط عالية: قوة ضغط قصوى تبلغ 15 طنًا للمهام الشاقة.
- تحسين وضع قطعة العمل: شوط مكبس 95 مم مع طاولة ضغط قابلة لتعديل الارتفاع توفر ارتفاع عمل صافيًا من 45 مم إلى 338 مم، قابلة للتعديل بزيادات 60 مم.
- ضمان التحكم الدقيق: أسطوانة هيدروليكية أحادية الفعل مع إرجاع زنبركي مدمج، تعمل يدويًا عبر مضخة يدوية قوية، تتميز بقضيب مكبس بقطر 44.5 مم واسطوانة بقطر 77.5 مم.
- تسهيل التطبيقات المتنوعة: طاولة ضغط قابلة لتعديل الارتفاع ومثبتة بمسامير قفل، مدعومة بنظام توجيه حاصل على براءة اختراع لتحديد المواقع الأمثل لكتل المنشور ضمن عرض صافي 430 مم وعمق إطار 142 مم.
- الاستفادة من البناء القوي: إطار طاولي عالي الجودة ومنخفض الارتفاع مصمم للثبات والمتانة، بأبعاد إجمالية 550 مم (طول) × 430 مم (عرض) × 800 مم (ارتفاع) وعرض/عمق أقدام الماكينة 350 مم.
- مراقبة قوة الضغط بدقة: مقياس ضغط مدمج يوفر عرضًا واضحًا وفي الوقت الفعلي للقوة المطبقة.
- الحفاظ على مساحة عمل نظيفة: حاوية تجميع عملية مدمجة في قاعدة المكبس لإدارة فعالة للمخلفات.
- ضمان سهولة الوضع: تصميم مدمج بوزن صافٍ يبلغ حوالي 55 كجم لتركيب مريح على الطاولة.
- يتم التسليم مع: زوج واحد من كتل المنشور. مدعوم بضمان مصنعي من Stürmer لمدة سنة واحدة.
Please Request a Quote for pricing and availability.
يرجى طلب عرض سعر للحصول على التفاصيل والتوافر.
Technical Data
- Pressure force15 tons
- Piston stroke95 mm
- Piston travel75 mm
Dimensions and weights
- Length (product) approx.550 mm
- Width/depth (product) approx.430 mm
- Height (product) approx.800 mm
- Net weight approx.55 kg
- Width/depth of machine feet350 mm
- Frame depth142 mm
- Hole spacing for table height adjustment60 mm
- Clear height max.338 mm
- Clear height min.45 mm
- Clear width430 mm
- Diameter piston rod44.5 mm
- Diameter cylinder77.5 mm
Hydraulic system
- Oil capacity (empty cylinder)0.75 l
