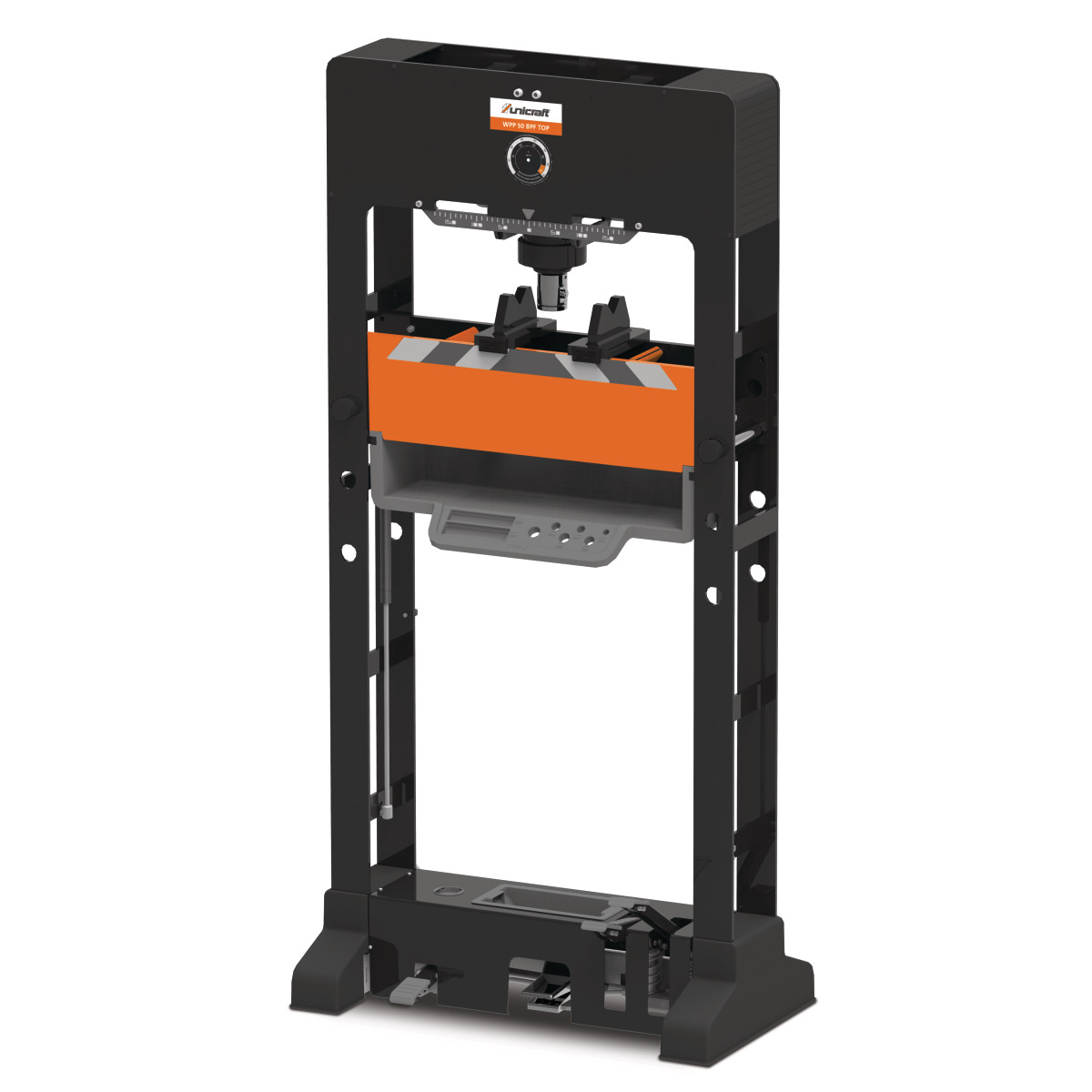

The UNICRAFT WPP 50 BPF TOP is a 50 t bench-mount hydraulic with integrated H-frame hydraulic workshop press engineered for bearing insertion, pin pressing, and light assembly work. It features a 120 mm ram stroke and an adjustable working height range from 80 mm to 465 mm, with a clear working width of 720 mm and a frame depth of 211 mm. Its compact bench-mount design, with a footprint of 890 mm (L) x 490 mm (W), makes it ideal for tool rooms and maintenance workshops.
مكبس ورشة طاولي UNICRAFT WPP 50 BPF TOP هو مكبس هيدروليكي طاولي بقوة 50 طن مع إطار H مدمج، مصمم خصيصًا لإدخال المحامل، وكبس المسامير، وأعمال التجميع الخفيفة. يتميز بشوط مكبس يبلغ 120 مم ونطاق ارتفاع عمل قابل للتعديل من 80 مم إلى 465 مم، مع عرض عمل صافي يبلغ 720 مم وعمق إطار يبلغ 211 مم. تصميمه الطاولي المدمج، بمساحة قاعدة 890 مم (طول) × 490 مم (عرض)، يجعله مثاليًا لغرف الأدوات وورش الصيانة.
Pricing Note: Prices are indicative and include 16% VAT. Please contact our sales team for an official quotation.
ملاحظة الأسعار: الأسعار تقديرية وتشمل ضريبة مبيعات بنسبة 16%. يرجى التواصل مع فريق المبيعات للحصول على عرض سعر رسمي.
Downloads
Key Engineering Features
الميزات الهندسية الرئيسية
- Achieve powerful pressing operations: With a substantial 50 t (tonnes) pressing force.
- Benefit from precise control: Featuring a 120 mm piston stroke and a versatile working height range from 80 mm (min) to 465 mm (max).
- Equipped with a robust hydraulic system: A single-acting hydraulic cylinder (diameter 118 mm) with an integrated spring-return mechanism and a 76.2 mm piston rod diameter.

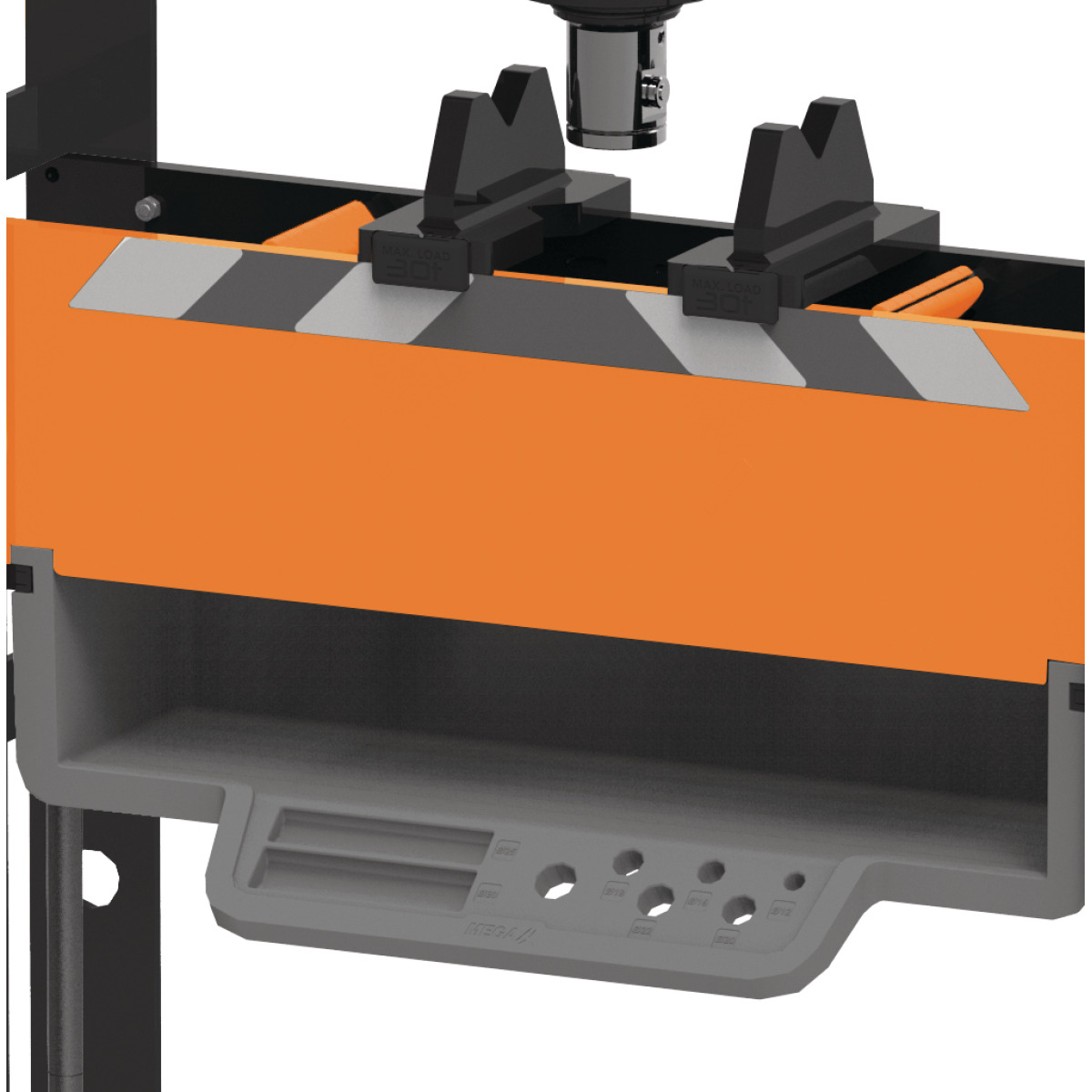

- Ensure adaptable workpiece handling: Easily adjust the height of the press table via a gas pressure spring and locking bolt, with a clear working width of 720 mm and a frame depth of 211 mm.
- Experience intuitive operation: Through pneumatic foot pedal control for piston propulsion, requiring a pneumatic operating pressure of 7 bar, complemented by a clear pressure gauge display.
- Enhance precision and stability: With a patented prismatic guide system that ensures optimum positioning of the prism blocks.
- Achieve versatile positioning: With a sideways movable cylinder featuring a clear scale display, and a winch for raising and lowering the table.
- Designed for compact installation: Overall dimensions of 890 mm (L) x 490 mm (W) x 1900 mm (H) and a net weight of approximately 225 kg.

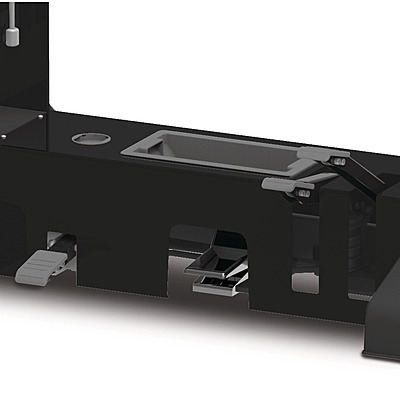

- Includes practical features: A collection container in the press foot and a removable storage compartment on the press table for convenience.
- Delivered ready for use: With a pair of prism blocks and a 7-piece pressure mandrel set. Backed by a 1-year Stürmer manufacturer warranty.
- إنجاز عمليات ضغط قوية: بقوة ضغط كبيرة تبلغ 50 طن.
- استفد من التحكم الدقيق: يتميز بشوط مكبس يبلغ 120 مم ونطاق ارتفاع عمل متعدد الاستخدامات من 80 مم (حد أدنى) إلى 465 مم (حد أقصى).
- مجهز بنظام هيدروليكي قوي: أسطوانة هيدروليكية أحادية الفعل (قطر 118 مم) مع آلية إرجاع زنبركي مدمجة وقطر قضيب مكبس 76.2 مم.
- ضمان التعامل المرن مع قطع العمل: يمكن تعديل ارتفاع لوح العمل بسهولة عبر زنبرك ضغط الغاز ومسمار القفل، مع عرض عمل صافي يبلغ 720 مم وعمق إطار يبلغ 211 مم.
- تجربة تشغيل بديهية: من خلال التحكم بدواسة القدم الهوائية لدفع المكبس، يتطلب ضغط تشغيل هوائي يبلغ 7 بار، مدعومًا بشاشة مقياس ضغط واضحة.
- تعزيز الدقة والاستقرار: مع نظام التوجيه المنشوري الحاصل على براءة اختراع والذي يضمن التموضع الأمثل لكتل المنشور.
- حقق تحديد موضع متعدد الاستخدامات: بفضل الأسطوانة المتحركة جانبيًا المزودة بشاشة مقياس واضحة، ورافعة لرفع وخفض الطاولة.
- مصمم للتركيب المدمج: بأبعاد إجمالية 890 مم (طول) × 490 مم (عرض) × 1900 مم (ارتفاع) ووزن صافي يبلغ حوالي 225 كجم.
- يتضمن ميزات عملية: وعاء تجميع في قاعدة المكبس وحجرة تخزين قابلة للإزالة على لوح العمل لراحة المستخدم.
- يتم تسليمه جاهزًا للاستخدام: مع زوج من كتل المنشور ومجموعة من 7 قطع من أداة الضغط. مدعوم بضمان مصنعي من Stürmer لمدة سنة واحدة.
Please Request a Quote for pricing and availability.
يرجى طلب عرض سعر للحصول على التفاصيل والتوافر.
Technical Data
- Piston travel75 mm
