The DAESAN DSN Series Chain Hoist provides a dependable, lightweight, and compact lifting solution for industrial maintenance, construction sites, and machine shops. Available in capacities ranging from half a ton up to forty tons, these portable hand chain blocks feature drop-forged rotating hooks, a mechanical load brake, and an electric-welded alloy steel chain for ultimate safety and smooth operation in demanding environments.
توفر رافعة السلسلة اليدوية - بلانكو (Chain Block) من سلسلة DAESAN DSN حلاً موثوقاً وخفيف الوزن ومدمجاً لمهام الرفع في الصيانة الصناعية، مواقع البناء، وورش العمل. تتوفر بسعات تتراوح من نصف طن وحتى أربعين طناً، وتتميز بخطافات مطروقة قابلة للدوران، ومكبح تحميل ميكانيكي، وسلسلة من سبائك الصلب الملحومة كهربائياً لضمان أقصى درجات الأمان والتشغيل السلس في بيئات العمل الشاقة.
Downloads
Key Features & Specifications:

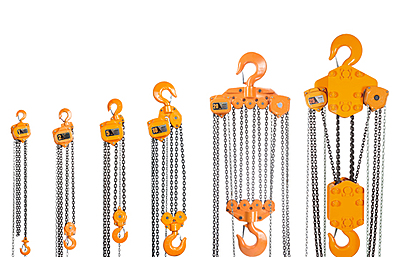

- CAPACITY RANGE: Available in multiple configurations from half a ton up to forty tons to suit various heavy-duty applications.
- ALLOY STEEL CHAIN: Equipped with an electric-welded, heat-treated alloy steel load chain for exceptional wear resistance and strength.

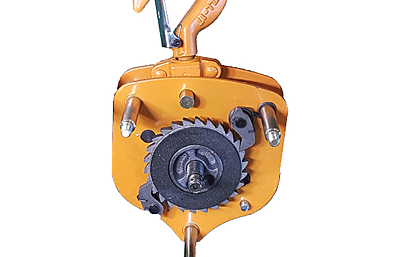

- MECHANICAL LOAD BRAKE: Securely holds the capacity load stationary at any position for precise positioning and enhanced operator safety.

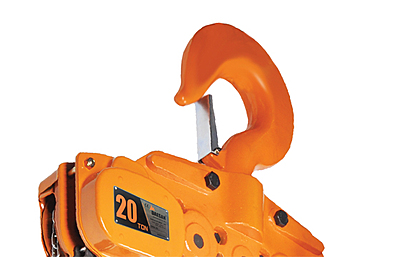

- ROTATING HOOKS: Drop-forged, heat-treated steel hooks feature spring-type latches and fully rotate for easy and secure rigging.

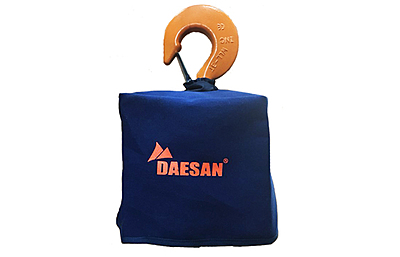

- WEATHER-RESISTANT DESIGN: Protective steel covers, including wheel and brake covers, shield the internal block mechanism from dust and rain.
- OPTIONAL OVERLOAD PROTECTION: Can be equipped with an optional slip clutch system to prevent dangerous overloading during operations.
الميزات والمواصفات الرئيسية:
- نطاق السعة: تتوفر بإعدادات متعددة تبدأ من نصف طن وحتى أربعين طناً لتناسب مختلف التطبيقات الشاقة.
- سلسلة من سبائك الصلب: مزودة بسلسلة تحميل من سبائك الصلب الملحومة كهربائياً والمعالجة حرارياً لضمان قوة استثنائية ومقاومة للتآكل.
- مكبح تحميل ميكانيكي: يضمن تثبيت الحمولة بأمان تام في أي موضع لضمان التوجيه الدقيق وسلامة المشغل.
- خطافات دوارة: خطافات من الصلب المطروق والمعالج حرارياً، مزودة بمزالج زنبركية وتدور بالكامل لسهولة وأمان التثبيت.
- تصميم مقاوم للعوامل الجوية: أغطية واقية من الصلب (تشمل غطاء العجلة والمكبح) لحماية الآلية الداخلية من الغبار والمطر.
- حماية اختيارية ضد التحميل الزائد: يمكن تزويدها بنظام قابض انزلاقي (Slip clutch) كخيار إضافي لمنع التحميل الزائد الخطير أثناء التشغيل.
Product Specifications
| Model Number | Capacity (Ton) | Standard Lift (m) | Chainfall (No.) | Load Chain Dia. (mm) | Net Weight (kg) |
|---|---|---|---|---|---|
| DSN0.5 | 0.5 | 2.5 | 1 | 6.3 x 19.1 | 11 |
| DSN1 | 1 | 2.5 | 1 | 6.3 x 19.1 | 12 |
| DSN1.5 | 1.5 | 2.5 | 1 | 7.1 x 21.0 | 14 |
| DSN2N | 2 | 3 | 2 | 6.3 x 19.1 | 18 |
| DSN2 | 2 | 3 | 1 | 7.9 x 23.0 | 22 |
| DSN3 | 3 | 3 | 2 | 7.1 x 21.0 | 23 |
| DSN5 | 5 | 3 | 2 | 9.0 x 27.0 | 41 |

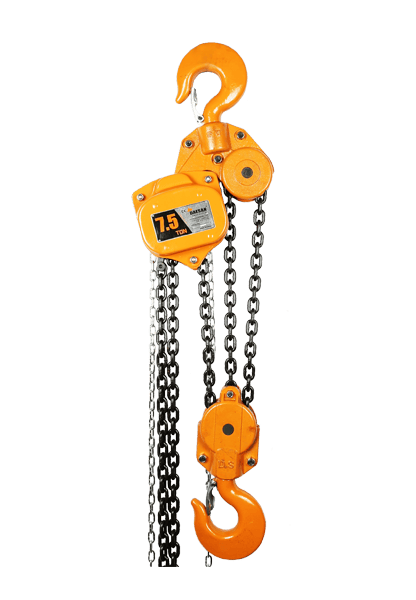

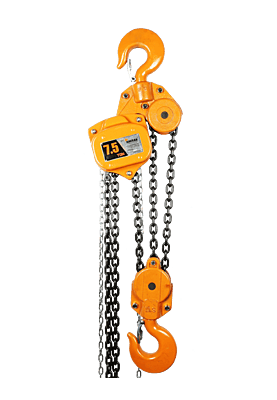

| DSN7.5 | 7.5 | 3.5 | 3 | 9.0 x 27.0 | 63 |
| DSN10 | 10 | 3.5 | 4 | 9.0 x 27.0 | 86 |
| DSN15 | 15 | 3.5 | 6 | 9.0 x 27.0 | 131.5 |
| DSN20 | 20 | 3.5 | 8 | 9.0 x 27.0 | 209 |
| DSN25 | 25 | 3.5 | 10 | 9.0 x 27.0 | 393 |
| DSN30 | 30 | 3.5 | 12 | 9.0 x 27.0 | 536 |
| DSN40 | 40 | 3.5 | 16 | 9.0 x 27.0 | 696 |
*Detailed specifications are available in the technical datasheet.
