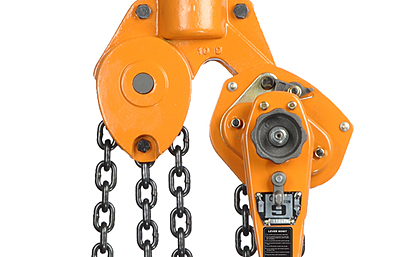

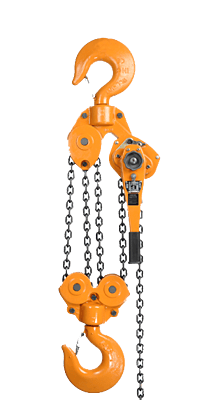

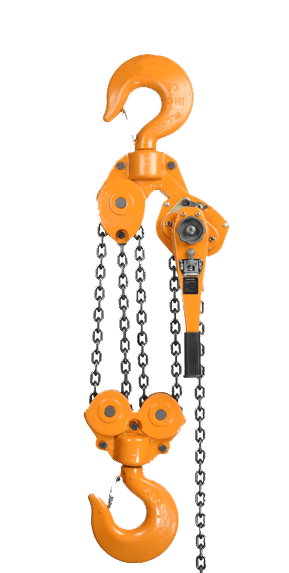

DAESAN light weight, portable lever hoist increases a worker's efficiency in pulling, lifting, lowering moving and skidding objects in industrial maintenance construction and utility company applications. Minimal effort is required to move tons. Excellent for stretching cable and fencing positioning machinery and building components.
تزيد رافعة السلسلة اليدوية خفيفة الوزن والمحمولة من DAESAN من كفاءة العامل في سحب ورفع وخفض وتحريك وجر الأشياء في تطبيقات الصيانة الصناعية والبناء وشركات المرافق. تتطلب جهداً ضئيلاً جداً لتحريك أطنان من الحمولات. ممتازة لشد الكابلات والأسوار، وتوجيه الآلات ومكونات البناء.
Capacity (metric tons)
103.000JOD - 1,000.000JOD
Downloads
Product Details
Product Details
Product Details
Key Features & Operation:

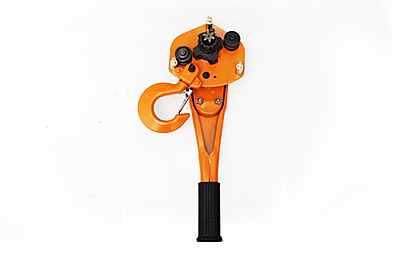

- Operation (D1 type): Two levers and a knob control the operation of DAESAN lever hoist. The lifting "Lock" lever can only be engaged when the hoist chain is slack (not under load) The grip ring is then pulled to engage the load sheave. Choose "Up" or "Down" position on the handle to raise or lower the load.
- Gears: Six tooth pinion gear and four pocket load sheave makes operation easy. Gears are permanently lubricated.
- Mechanical load brake: Brake can hold a full capacity load stationary in any position. Load is not transferred back to handle during handle advancement.

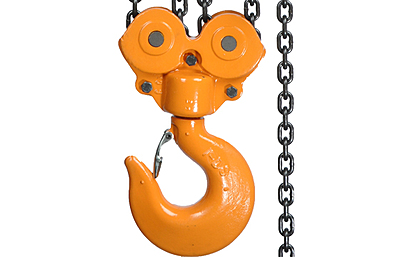

- Hooks: All hooks are drop forged, heat-treated steel with spring type latches. Both hook rotates 360° for easy rigging.
- Load Chain: Electric welded G80 alloy steel chain is heat treated for wear resistance and strength. Accurately and uniformly sized to seat properly in load sheaves.
الميزات والتشغيل:
- التشغيل (طراز D1): يتحكم رافعتان ومقبض دوار في تشغيل الرافعة. لا يمكن تعشيق رافعة "القفل" (Lock) إلا عندما تكون السلسلة مرتخية (بدون حمولة)، ثم يتم سحب حلقة القبضة لتعشيق بكرة الحمولة. اختر وضع "لأعلى" (Up) أو "لأسفل" (Down) على المقبض لرفع أو خفض الحمولة.
- التروس: ترس صغير بستة أسنان وبكرة حمولة بأربعة تجاويف تجعل التشغيل سهلاً. التروس مشحمة بشكل دائم.
- مكبح الحمولة الميكانيكي: يمكن للمكبح تثبيت حمولة بالسعة القصوى في أي وضع بأمان. لا ينتقل ثقل الحمولة عائداً إلى المقبض أثناء تحريكه.
- الخطافات: جميع الخطافات مطروقة من الصلب المعالج حرارياً ومزودة بمزالج زنبركية. يدور كلا الخطافين بزاوية 360 درجة لسهولة التثبيت.
- سلسلة التحميل: سلسلة من سبائك الصلب G80 ملحومة كهربائياً ومعالجة حرارياً لضمان مقاومة التآكل والقوة. مصممة بدقة وحجم موحد لتستقر بشكل مثالي في بكرات التحميل.

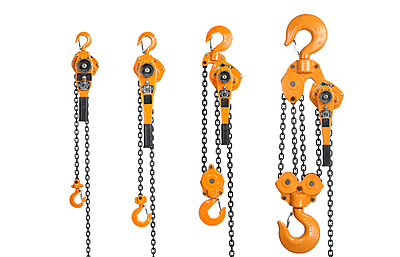

Product Specifications
| Model Number | Capacity (Ton) | Standard Lift (m) | Chainfall (No.) | Load Chain Dia. (mm) | Net Weight (kg) |
|---|---|---|---|---|---|
| D08 | 0.75 | 1.5 | 1 | 6.3 x 19.1 | 7 |
| D15 | 1.5 | 1.5 | 1 | 7.1 x 21.0 | 10 |
| D20 | 2 | 1.5 | 1 | 7.1 x 21.0 | 10.5 |
| D30 | 3 | 1.5 | 1 | 9.0 x 27.0 | 17 |
| D60 | 6 | 1.5 | 2 | 9.0 x 27.0 | 28 |
| D90 | 9 | 1.5 | 3 | 9.0 x 27.0 | 56 |
| D120 | 12 | 1.5 | 4 | 9.0 x 27.0 | 73 |
*Detailed specifications are available in the technical datasheet.
