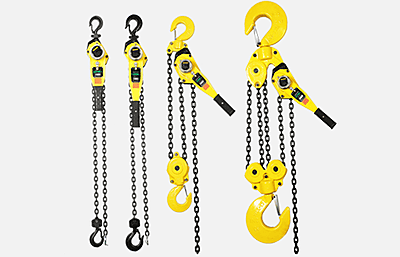

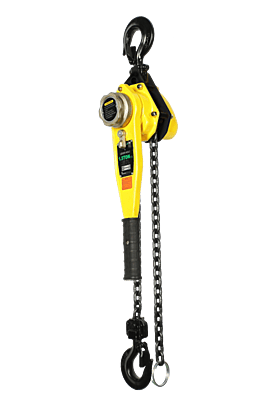

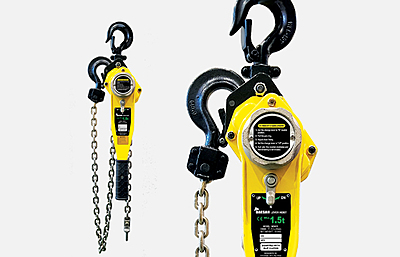

DAESAN NDM lever hoist is one of the most reliable and durable ratchet lever hoists in the industry. Its light weight and portable design, easy free-chaining feature and 360°rotating handle make it one of the most versatile hoists on the market today.

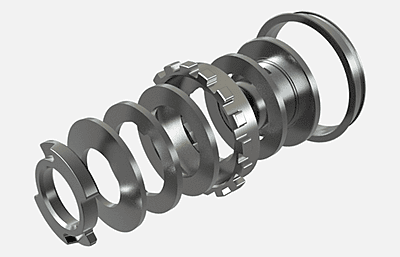

- Overload protection by slip clutch system
- Free "UP" chaining operation at neutral under no load status without activating free chaining mode
- Additional welded plate on side plate increasing durability
- Protruding type gear case for better safety
- Cold-Forging technology in gears increasing precision and durability
تعتبر رافعة السلسلة اليدوية ذات السقاطة DAESAN NDM واحدة من أكثر الروافع موثوقية ومتانة في القطاع الصناعي. إن تصميمها خفيف الوزن والمحمول، وميزة السحب الحر السهلة، والمقبض القابل للدوران بزاوية 360 درجة، يجعلها واحدة من أكثر الروافع تنوعاً في السوق اليوم.
- حماية من التحميل الزائد بواسطة نظام القابض الانزلاقي
- عملية سحب السلسلة بحرية للأعلى ("UP") في الوضع المحايد وبدون حمولة دون الحاجة لتفعيل وضع السحب الحر
- لوحة ملحومة إضافية على اللوحة الجانبية لزيادة المتانة
- صندوق تروس من النوع البارز لتعزيز مستويات الأمان
- تقنية التشكيل على البارد في التروس لزيادة الدقة والمتانة التشغيلية
Capacity (metric tons)
Downloads
Product Details
Specifications
Product Details
Product Details
Key Features & Specifications:
- COLD-PRESSED GEARING: Internal components are manufactured using advanced cold-forming techniques to maximize accuracy and extend the equipment's operational lifespan.
- EXTENDED GEAR HOUSING: An outward-projecting casing shields the internal mechanisms, dramatically elevating safety standards during heavy pulls.
- REINFORCED SIDE PANELS: Extra welding on the lateral plates bolsters the overall structural rigidity, ensuring long-term resilience against wear and tear.
- SMART FREE-WHEELING: Operators can smoothly pull the load chain upward while in neutral (when unloaded) without needing to manually toggle a dedicated free-wheel switch.
- OPTIONAL CLUTCH PROTECTION: Can be outfitted with a specialized friction clutch that actively prevents dangerous over-capacity lifting.
- MAXIMUM MANEUVERABILITY: The main operating handle rotates a full 360 degrees, allowing for efficient operation even in highly restricted or confined spaces.
الميزات والمواصفات الرئيسية:
- تروس مشكلة على البارد: يتم تصنيع المكونات الداخلية باستخدام تقنيات التشكيل البارد المتقدمة لزيادة الدقة وإطالة العمر التشغيلي للمعدات.
- غطاء تروس بارز: تصميم واقٍ يمتد للخارج لحماية الآليات الداخلية، مما يرفع من معايير السلامة بشكل كبير أثناء عمليات السحب الشاقة.
- ألواح جانبية مدعمة: لحام إضافي على الألواح الجانبية يعزز الصلابة الهيكلية الكلية، ويضمن مقاومة طويلة الأمد ضد التآكل والتلف.
- سحب حر ذكي: يمكن للمشغلين سحب سلسلة التحميل بسلاسة للأعلى في الوضع المحايد (بدون حمولة) دون الحاجة لتشغيل مفتاح السحب الحر يدوياً.
- حماية اختيارية ضد التحميل الزائد: يمكن تزويدها بنظام قابض احتكاكي (Slip Clutch) يمنع بشكل نشط عمليات الرفع الخطيرة التي تتجاوز السعة القصوى.
- أقصى درجات المناورة: يدور مقبض التشغيل الرئيسي دورة كاملة (360 درجة)، مما يتيح التشغيل الفعال والمرن حتى في المساحات الضيقة المحدودة.
Product Specifications
| Model Number | Capacity (Ton) | Standard Lift (m) | Chainfall (No.) | Load Chain Dia. (mm) | Net Weight (kg) |
|---|---|---|---|---|---|
| NDM08 | 0.8 | 1.5 | 1 | 6.3 x 19.1 | 7 |
| NDM15 | 1.5 | 1.5 | 1 | 7.1 x 21.0 | 10.5 |
| NDM20 | 2 | 1.5 | 1 | 7.1 x 21.0 | 11.8 |
| NDM30 | 3 | 1.5 | 1 | 9.0 x 27.0 | 17.5 |
| NDM60 | 6 | 1.5 | 2 | 9.0 x 27.0 | 29 |
| NDM90 | 9 | 1.5 | 3 | 9.0 x 27.0 | 56 |
| NDM120 | 12 | 1.5 | 4 | 9.0 x 27.0 | 74 |
*Detailed specifications are available in the technical datasheet.
Specifications
Specifications
Hoist Specifications
- Lifting MethodManual
- TypeLever Hoist
- Capacity (metric tons)0.75 - 12
- Standard lift (m)1.5
