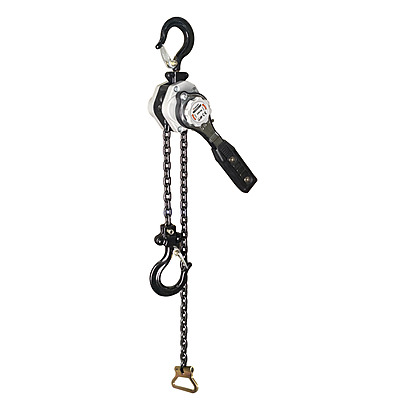

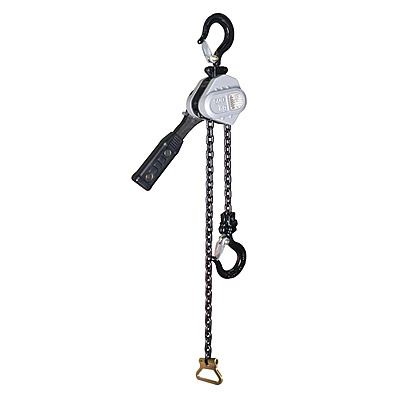

UNICRAFT HZ 500 AL – Aluminium Lever Hoist

Key Engineering Features

المزايا الهندسية الرئيسية

• Load capacity of 0.5 t: Rated at 0.5 t over a 1.5 m chain stroke, for lifting, pulling, straightening and tensioning in all directions.
• Aluminium housing: A closed high-strength aluminium housing is what brings the hoist down to 3 kg.
• Short 163 mm lever: A compact body and a short lever, at a hand force of 255 N at nominal load.
• Finely toothed gearbox: The fine tooth pitch is why so little lever force is needed for the rated load.
• Brake and drive shaft with involute splines: Involute splines transmit the torque over the whole flank rather than on a key.
• Galvanised, hardened load chain to EN 818-7: The chain is hardened and galvanised, and made to the standard.
• Chain freewheel: The unloaded chain is pulled through quickly to position the hook.
• Minimum suspension to load hook 265 mm: The closed height sets how little headroom the hoist needs, over 100 x 99 x 265 mm.

• سعة حمل 0.5 t: مصنّفة لـ 0.5 t على شوط سلسلة 1.5 m، للرفع والسحب والتعديل والشدّ في كل الاتجاهات.
• هيكل ألومنيوم: هيكل ألومنيوم مغلق عالي المتانة هو ما يُنزل وزن الرافعة إلى 3 kg.
• ذراع قصير 163 mm: جسم مُدمج وذراع قصير، بقوة يد 255 N عند الحمل الاسمي.
• علبة تروس بأسنان دقيقة: دقّة خطوة الأسنان هي سبب الحاجة إلى قوة ذراع قليلة جداً للحمل الاسمي.
• عمود فرملة وإدارة بأسنان إنفولوتية: الأسنان الإنفولوتية تنقل العزم على كامل جانب السنّ لا على خابور.
• سلسلة حمل مجلفنة ومقوّاة مطابقة لـ EN 818-7: السلسلة مقوّاة ومجلفنة ومصنوعة وفق المعيار.
• دوران سلسلة حرّ: تُسحب السلسلة غير المحمّلة بسرعة لتوضيع الخطّاف.
• أدنى مسافة من التعليق إلى خطّاف الحمل 265 mm: الارتفاع المغلق يحدّد أقلّ خلوص علوي تحتاجه الرافعة، على أبعاد 100 x 99 x 265 mm.

Applications

مجالات الاستخدام

• Work where weight matters: The aluminium body suits a hoist that is carried to the job and rehung often.
• Confined headroom: The short closed height works where a steel hoist of the same capacity will not fit.

• العمل حيث يهمّ الوزن: جسم الألومنيوم يناسب رافعة تُحمل إلى موضع العمل ويُعاد تعليقها كثيراً.
• خلوص علوي ضيّق: الارتفاع المغلق القصير يعمل حيث لا تتّسع رافعة فولاذية بالسعة نفسها.

Scope of Delivery

محتويات الطرد

• Carrying bag: A practical bag for storage and transport is part of the delivery.

• حقيبة حمل: حقيبة عملية للتخزين والنقل من محتويات الطرد.

Safety

السلامة

• Reliable braking system: The braking system holds the load with the lever released.
• Alloy steel hooks with safety lock: The rotating load and suspension hooks are alloy steel with a safety lock.

• نظام فرملة موثوق: نظام الفرملة يحتجز الحمل مع تحرير الذراع.
• خطّافات فولاذ مخلوط بقفل أمان: خطّافا الحمل والتعليق الدوّاران من فولاذ مخلوط وبقفل أمان.
